ТП-А-4101
Доступен для скачивания
краткий каталог продукции:
Цена: 452 ... 1151 руб.
Термопара предназначена для измерения температуры твердых тел (нагревательных плит, корпусов, поверхностей и т.д.) в различных технологических процессах.
Прежнее название термопары ТП-А-4101: ТП-А-2488-2
Принцип действия и конструкция: Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.
Особенности:
- Подвижный штуцер со стандартной резьбой G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5 или М12×1,5 позволяет легко монтировать термопару в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Термопара ТП-А-4101-4,7-М6×1 (с резьбой М6×1) является аналогом дТП644
Монтаж:Для соединения термопар с измерительными приборами используются компенсационные провода, например:
– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;
– ПТНЭк-А.
При подключении проводов необходимо соблюдать полярность
| Полярность | ХА(К) | ХК (L)
| ЖК (J)
| НН (N)
| ХКн (E)
| МКн (Т)
|
| «+» | красная жила
(хромель) | красная жила
(хромель) | красная жила
(железо) | красная жила
(нихросил) | красная жила
(хромель) | красная жила
(медь) |
| «−» | зеленая/черная жила
(алюмель) | оранжевая жила
(копель) | синяя жила
(константан) | белая жила
(нисил) | черная жила
(константан) | коричневая жила
(константан) |
Показатели надежности и условия эксплуатации:– вероятность безотказной работы — не менее 0,95 за 16 000 ч;
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
– средний срок службы — не менее 4 лет;
– гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.
Технические характеристики:
| Параметр
| Значение
| ||
| Номинальная статическая характеристика | ХА (К), ХК (L), ЖК (J) – стандарт
НН (N), ХКн (E), МКн (Т) – по заказу | ||
| Диапазон измеряемых температур | −40...+400°С
| ||
| Условное давление
| 2,0 МПа
| ||
| Класс допуска датчика
| 2
| ||
| Допустимое отклонение
| ±3°С
| ||
| Длина монтажной части (L)
| 15 мм, 22 мм
| ||
| Диаметр монтажной части (D) | 4,7...6 мм
| ||
| Присоединение | подвижный штуцер G⅛", G¼", G½", М6×1, М6×1,5 (1/4"UNC), М8×0,5, М8×1, М10×1,5, М12×1,5 | ||
| Длина кабельного вывода (l)
| 2000 мм – стандарт
до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | ||
| Тип спая
| неизолированный, изолированный
| ||
| Тепловая инерция
| ≤ 10 с (для неизолированного)
≤ 20 с (для изолированного) | ||
| Материал корпуса датчика
| никелированная латунь
нержавеющая сталь | ||
| Провод | ПТНЭ-А, одножильный | ||
| Сечение провода | 2×0,1 мм² | ||
| Наружные размеры провода | 2×2,5 мм | ||
| Степень защиты
| IP54
| ||

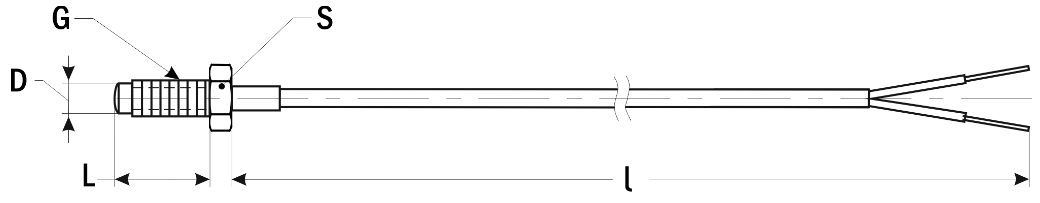

| Габаритные размеры |
 |
| Присоединение (G)
| Размер под ключ (S)
|
| G⅛" | 14
|
| G¼" | 17 |
| G½" | 24 |
| М6×1 | 10 |
| М6×1,5 | 10 |
| М8×0,5 | 12 |
| М8×1 | 12 |
| М10×1,5 | 14 |
| М12×1,5
| 17
|
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица):
| Класс допуска | 1
| 2
| ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые
отклонения |
| ХА (К)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХК (L)
| – | – | −40...+360°С
| ±2,5°С
|
| – | – | +360...+800°С
| ±(0,7°С+0,005T)
| |
| ЖК (J)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+750°С
| ±0,004Т
| +333...+900°С
| ±0,0075Т
| |
| НН (N)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+1000°С
| ±0,004Т
| +333...+1300°С
| ±0,0075Т
| |
| ХКн (E)
| −40...+375°С
| ±1,5°С
| −40...+333°С
| ±2,5°С
|
| +375...+800°С
| ±0,004Т
| +333...+990°С
| ±0,0075Т
| |
| МКн (Т)
| −40...+125°С
| ±0,5°С
| −40...+135°С
| ±1,0°С
|
| +125...+350°С
| ±0,004Т
| +135...+350°С
| ±0,0075Т
| |
| ПП (S)
| 0...+1100°С
| ±1,0°С
| 0...+600°С
| ±1,5°С
|
| +1100...+1600°С
| ±(1,0+0,003(Т−1100))
| +600...+1600°С
| ±0,0025Т
| |
Т — абсолютное значение температуры измеряемой среды, °С.
