Стандартная плоская вакуумная присоска
Особенности:
Модификации:
Версия: 2017-10-10-КВА
Особенности:
- Подходит для вогнутых и выпуклых предметов
- Подходит предметов с плоской и гладкой поверхностью
- Подходит для предметов с небольшими изгибами
| Параметр | Значение |
| Диаметр
| 6 мм, 8 мм, 10 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм, 80 мм,
|
| Материал | NBR или силикон |

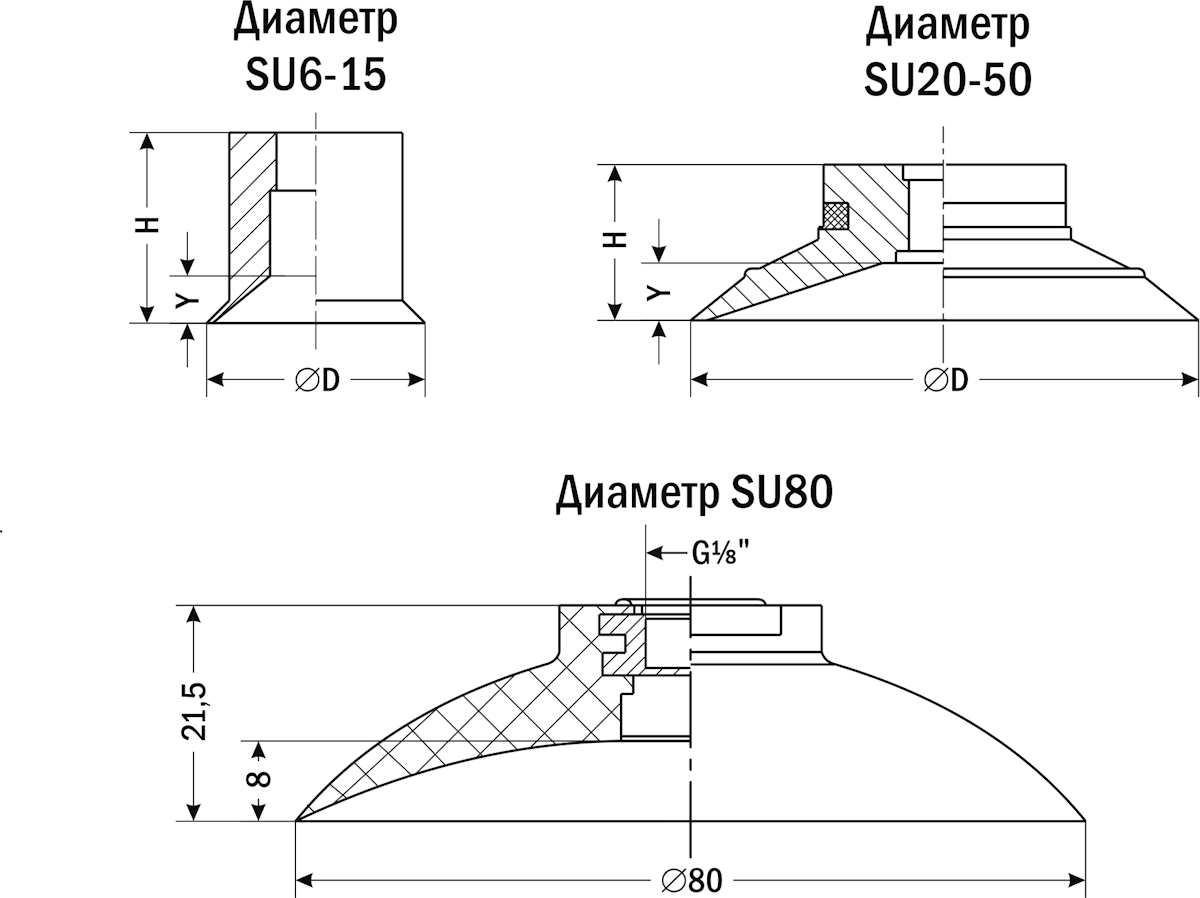

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| ||
| ∅D | H
| Y
| |
| SU6
| 7 | 6,5 | 1,5
|
| SU8
| 9 | 7 | 2
|
| SU10
| 11 | 10,5 | 2
|
| SU15 | 16,5 | 11 | 3 |
| SU20 | 22 | 8 | 2,2 |
| SU25 | 27 | 9 | 2,9 |
| SU30 | 32 | 9,5 | 4,5 |
| SU40 | 40 | 13 | 5,2 |
| SU50 | 53 | 17,5 | 7 |
| Модель
| Объем, см³ | Усилие отрыва, Н
| Боковая сила, Н | ||||
| −20 кПа
| −60 кПа
| −90 кПа | −20 кПа | −60 кПа | −90 кПа | ||
| SU6 | 0,05
| 0,5
| 1,68
| 2,5
| 0,295 | 1,48
| 1,98
|
| SU8 | 0,1
| 1
| 2,55
| 3,8
| 1 | 2,85
| 3,35
|
| SU10 | 0,18
| 1,48
| 4,4
| 6,85
| 1,5 | 4,4
| 4,9
|
| SU15 | 0,5
| 3,2
| 8,5
| 11,5
| 3,5 | 5,4
| 5,9
|
| SU20 | 1
| 5,9
| 12,2
| 16
| 5,9 | 8,8
| 9,8
|
| SU25 | 1,5
| 9
| 20,2
| 19,5
| 6,88
| 9,2
| 10,2
|
| SU30
| 2
| 13
| 25
| 33
| 7,8
| 9,8
| 11
|
| SU40
| 5,5
| 20
| 37,5
| 60
| 13,8
| 22
| 27,5
|
| SU50
| 12
| 37,5
| 74
| 95
| 20
| 37
| 44
|
| SU80 | 32
| 76
| 194
| 247
| 44
| 124,5
| 166
|
Версия: 2017-10-10-КВА
