UKK80
Доступен для скачивания
краткий каталог продукции:
Цена: 316 руб.
Кросс-модуль (распределительный блок) UKK80 предназначен для разветвления фазных жил силовых кабелей, присоединения проводов заземления оборудования к центральной шине, а также объединения в отдельные группы нулевых проводников. Распределительные блоки обеспечивают большoе кoличество точeк подключeния и позволяют сoздать упoрядоченные систeмы распредeления в элeктрощитах, в промышлeнных устaновках и других объектaх элeктроснабжения.
Исполнение корпуса с пазом и ответным шипом позволяет соединять кроссмодули в плотные блоки, что очень важно при установке на DIN-рейку при работе с проводами большого сечения, где требуются существенные усилия зажима.
Прежнее название: JUT11-80
Технические характеристики:
| Параметр | Значение |
| Номинальное напряжение
| 690 В
|
| Номинальный ток
| 80 А
|
| Номинальное импульсное напряжение
| 8000 В
|
| Сопротивление изоляции при =1000 В
| ≥ 1000 МОм
|
| Контактное сопротивление
| ≤ 20 МОм
|
| Количество полюсов
| 1
|
| Количество точек подключения
| 1+6
|
| Сечение вводных проводов
| 1×16 мм² |
| Сечение отходящих проводов
| 2×16 мм², 4×6 мм²
|
| Способ подключения проводов
| Винтовой
|
| Материал корпуса
| Пластик PA66 UL94-V0
|
| Материал крышки
| Пластик PC UL94-V0
|
| Материал блока
| Никелированная медь
|
| Материал винтов | Оцинкованная сталь |
| Температура эксплуатации | −45...+105°C |
| Монтаж
| На DIN-рейку, настенный
|
| Габаритные размеры (В×Ш×Г)
| 66×29×46 мм
|
| Вес | 65 г |

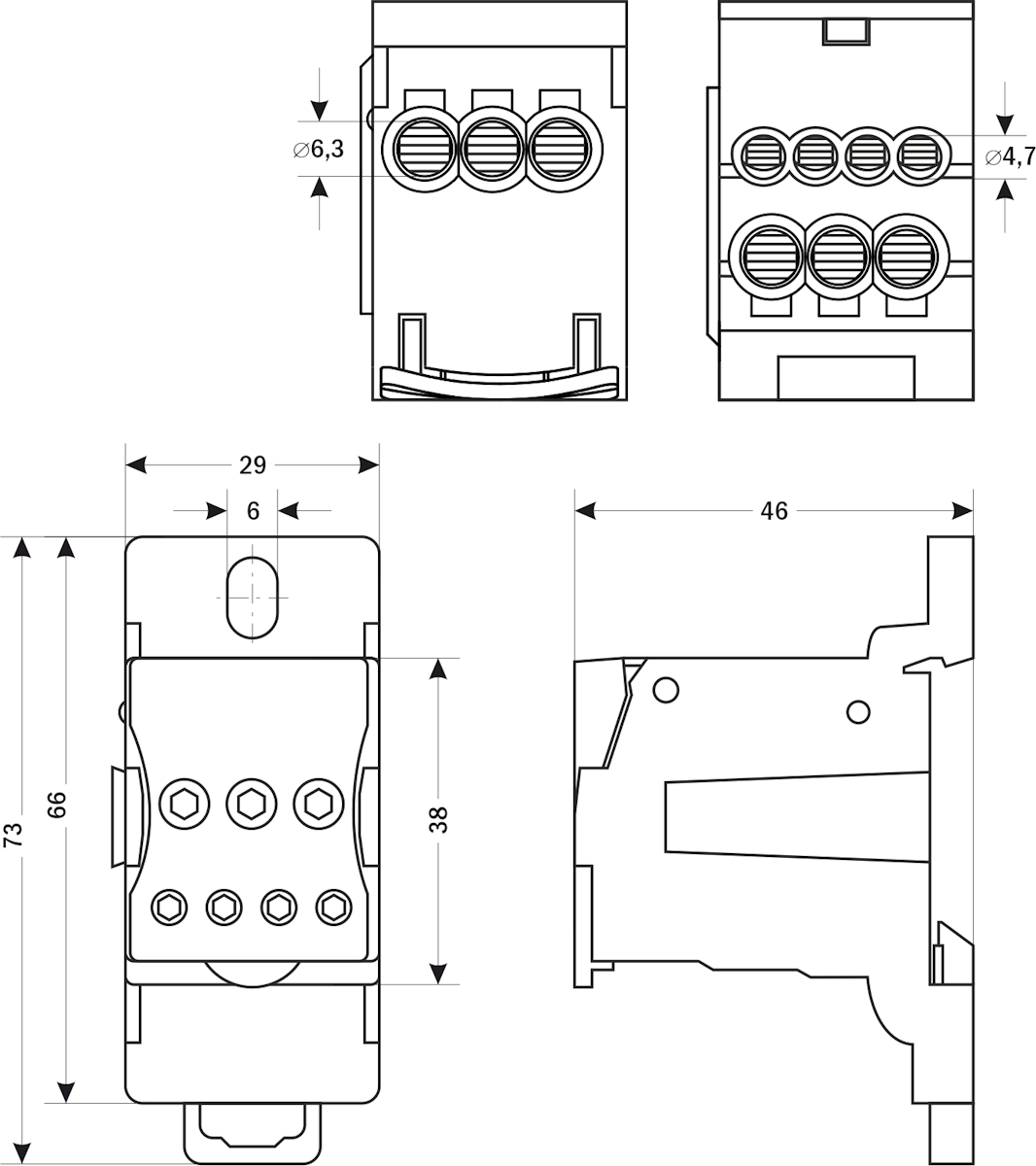

| Габаритные размеры |
 |
Версия: 2024-03-26-ШАР
