Omix PQ42-DAV2
Доступен для скачивания
краткий каталог продукции:
Цена: 400 ... 1170 руб.
Щитовой цифровой индикатор тока и напряжения (вольтамперметр) Omix PQ42-DAV2 предназначен для измерения и индикации напряжения и силы тока в сетях постоянного тока
Особенности:
- Питание =5...30 В
- Разъем подключения входного сигнала напряжения и питания 3pin (в комплекте провод для подключения 145 мм)
- Разъем подключения входного сигнала силы тока 2pin (в комплекте провод для подключения 145 мм)
- Компактный корпус, открытый сзади
Технические характеристики:
| Параметр | Значение
| ||
| Диапазон измерения напряжения | =5...30 В | ||
| Диапазон измерения силы тока | =0...10 А
(прямое подключение) | =0...50 А
(через внешний шунт 50 А/75 мВ) | =0...100 А
(через внешний шунт 100 А/75 мВ) |
| Погрешность | ±(1,0% + 1 е.м.р.) | ||
| Скорость измерения | 2 изм./с
| ||
| Потребляемая мощность | ≤ 0,5 Вт
| ||
| Питание прибора | =5...30 | ||
| Условия эксплуатации
| −5...+50°С, ≤ 85%RH
| ||
| Условия хранения | −40...+70°С, ≤ 85%RH | ||
| Монтаж | В щит
| ||
| Высота символов | 7 мм
| ||
| Габаритные размеры корпуса | 29×48×23 мм
| ||
| Размер монтажного отверстия
| 27×46 мм
| ||
| Габаритные размеры шунта | – | 18×120×25 мм
| 24×103×22 мм
|
| Габаритные размеры |
 |

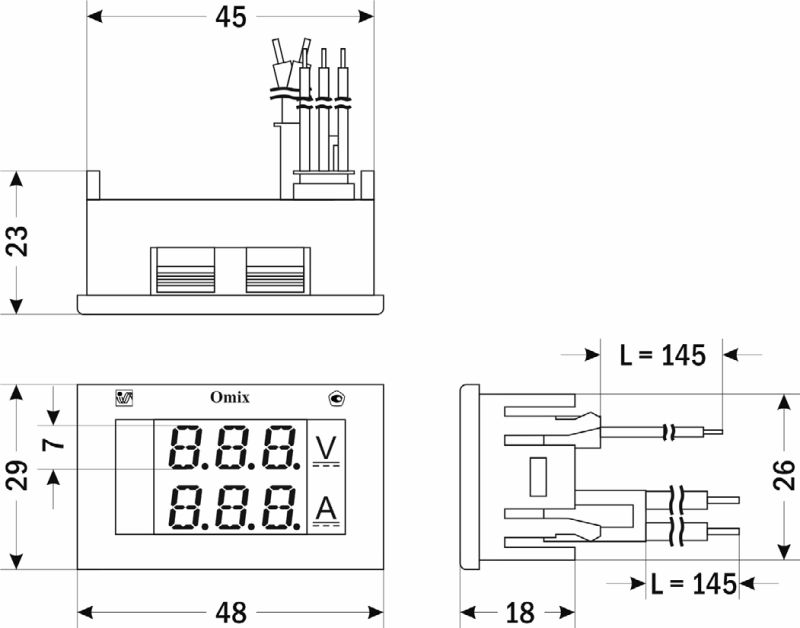

| Размеры прибора |
 |
| Размеры шунта 50 А |
 |

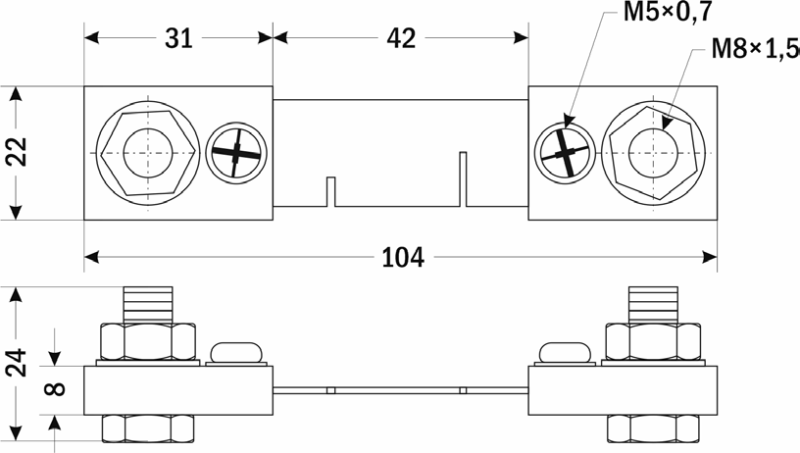

| Размеры шунта 100 А |
Версия: 2020-09-26-КВА
| Документ | Дата обновления |
| Паспорт на Omix PQ42-DAV2 | 11.10.2022 |
