AR520-3
Доступен для скачивания
краткий каталог продукции:
![](../../upload/pdf_download.png)
Краны шаровые трехходовые T-типа неполнопроходные с электроприводом AR520-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR500E, AR510, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Светодиодный индикатор состояния привода на крышке корпуса
- Пыле- и влагозащищенный корпус привода IP66 (защита от мощных водяных струй)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
Параметр | Значение |
Тип | Шаровой трехходовой Т-типа неполнопроходной |
Рабочая среда | Вода, горячая вода, масло, воздух |
Материал | Корпус: латунь
Уплотнения: PTFE |
Температура рабочей среды | +2...+90°С |
Рабочее давление | 0...1,6 МПа |
Диаметр условного прохода | 15...40 мм |
Присоединение | Резьбовое G½"...G1½" |
Присоединение привода к крану | М24×1,5 |
Угол полного поворота | 90° (вращение в обоих направлениях) |
Схема подключения | 3-проводная с переключением |
Модель электропривода | AR520 |
Время полного поворота | 5...7 с |
Крутящий момент | 4 Н∙м |
Питание, ток, мощность | =12...24 В, 50 мА, 0,7 Вт |
Степень пылевлагозащиты привода | IP66 |
Длина кабеля | 600 мм |
Модификации:
Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
AR520-3-15/10 GBP | 15 | 10 | 11 | G1/2" | 0,0 | 1,6 | AR520 | 423 |
AR520-3-20/11 GBP | 20 | 11 | 20 | G3/4" | 558 | |||
AR520-3-25/17 GBP | 25 | 17 | 60 | G1" | 676 | |||
AR520-3-32/24 GBP | 32 | 24 | 80 | G11/4" | 1029 | |||
AR520-3-40/29 GBP | 40 | 29 | 110 | G11/2" | 2137 |
Расшифровка обозначения на примере крана AR520-3-15/10 XYZ:
AR520 – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR520 – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

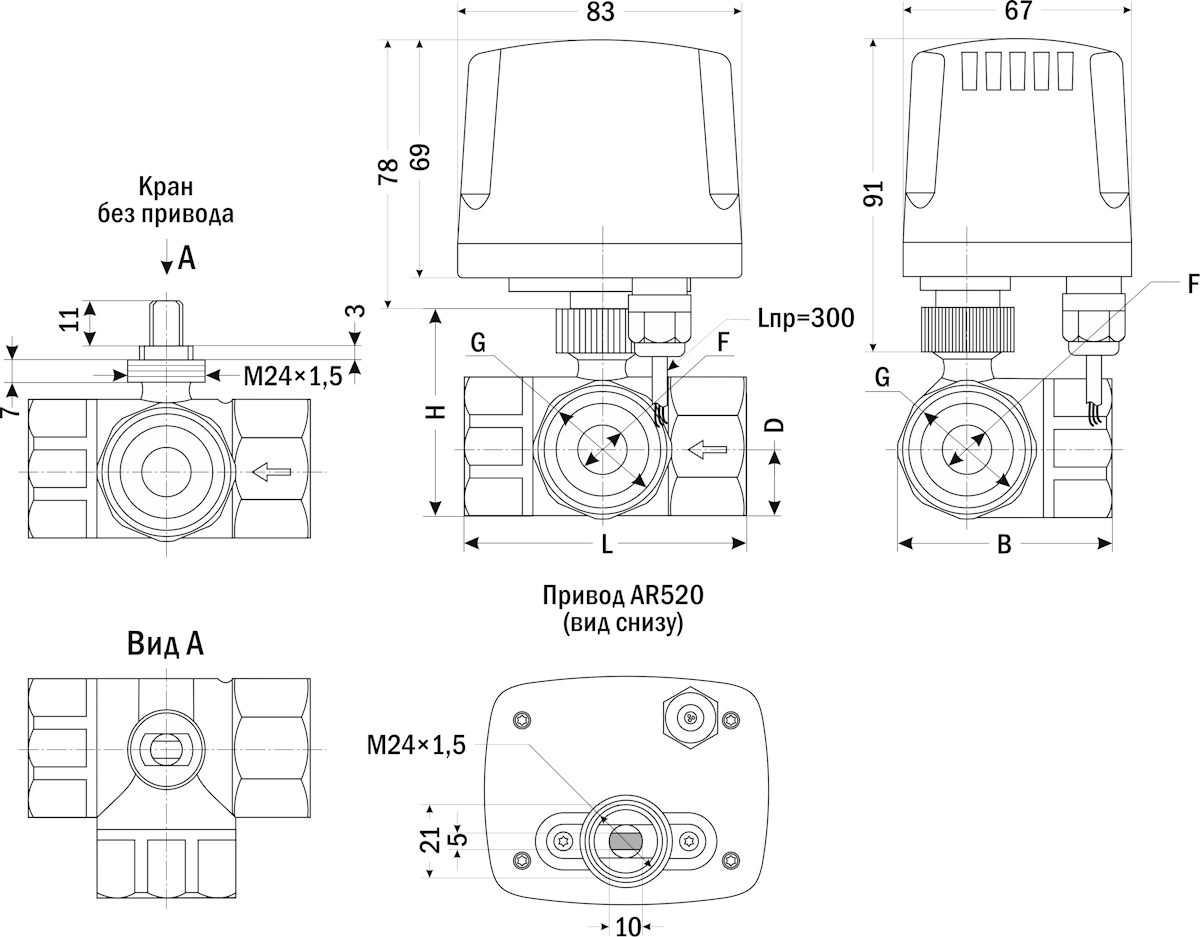

Габаритные размеры |
![]() |
Размер, мм | AR520-3, Ду, мм | ||||
-15/10 | -20/11 | -25/17 | -32/24 | -40/29 | |
B | 42 | 53 | 58 | 75,5 | 94 |
D | 14 | 16 | 20 | 27,5 | 34 |
F (Дэф) | 10 | 11 | 17 | 24 | 29 |
G | 1/2" | ¾" | 1" | 11/4" | 11/2" |
H | 45 | 52 | 60 | 76 | 88 |
L | 55,5 | 68 | 76 | 97 | 118 |
Версия: 2024-04-22-ШАР
Документ | Дата обновления |
Паспорт на AR520-3 | 24.04.2024 |
