SH8
Доступен для скачивания
краткий каталог продукции:
Цена: 589 руб.
Расцепитель независимый SH8 для дистанционного отключения автоматических выключателей GYM8-1P, GYM8-2P, GYM8-3P, GYM8-4P
Особенности:
- При подаче напряжения на катушку расцепителя происходит отключение присоединенного выключателя
- Кнопка "Тест"
- Для предотвращения выхода катушки расцепителя из строя из-за перегрева управление должно осуществляться в импульсном режиме
- Часто используется для отключения автоматов вентиляции и кондиционирования при срабатывании пожарной сигнализации
Технические характеристики:
| Параметр | Значение |
| Напряжение катушки расцепителя | ~120...415 В/=120 В |
| Номинальная частота | 50...60 Гц |
| Время отключения | <10 мс |
| Сопротивление катушки расцепителя | 225 Ом |
| Механическая износостойкость | > 104 циклов |
| Монтаж | Справа к автомату, стандарт 1S |
| Степень пылевлагозащиты | IP20 |
| Сечение кабеля | ≤2,5 мм² |
| Температура эксплуатации | −25...+40°С |
| Габаритные размеры | 82×18×68 мм |
| Вес | 66 г |

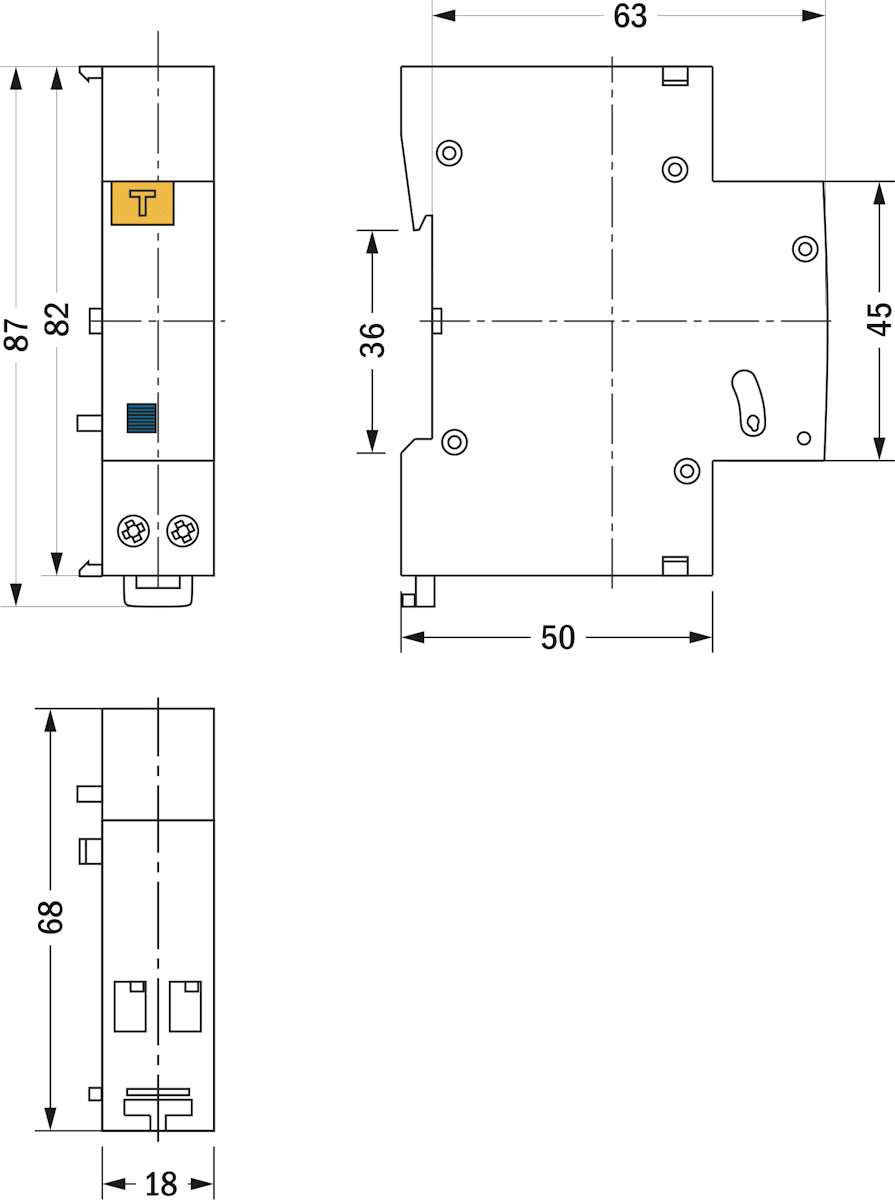

| Габаритные размеры |
 |
Версия: 2025-06-27-СДГ
| Документ | Дата обновления |
| Паспорт на SH8 | 27.06.2025 |
