AU9

Дополнительный контакт AU9 для автоматических выключателей GYM9-1P, GYM9-3P

Дополнительный контакт предназначен для коммутации и сигнализации цепей управления переменного и постоянного тока при изменении состояния автомата

Особенности:

• Показывает текущее состояние автоматического выключателя (включен/отключен)
• Изменяет свое состояние при ручном или автоматическом включении/отключении выключателя

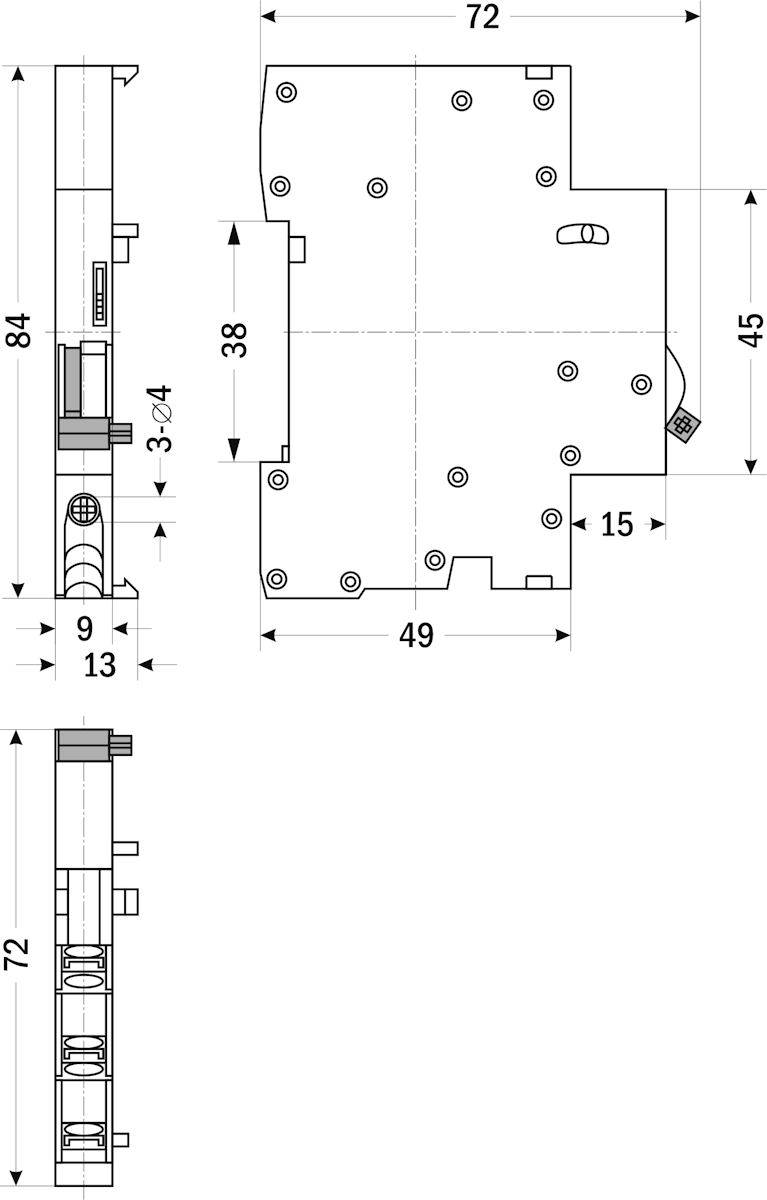

• Переключение контакта происходит как от ручного управления, так и от воздействия на боковой шток (п. 2, см. рисунок) при срабатывании контролируемого автомата
• Возможность изменения положения контактов, не включая сам автомат. Это удобно в случаях, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью рычага «Тест» (п. 3), расположенного на лицевой стороне корпуса. Рычаг «Тест» также является индикатором включения автомата  (поднят, когда автомат включен)
• Может устанавливаться на автомат вместе с расцепителем SH9 и аварийным контактом AL9, возможна установка не более трех приборов одновременно, слева от автомата. Если в сборке используется расцепитель, сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке
