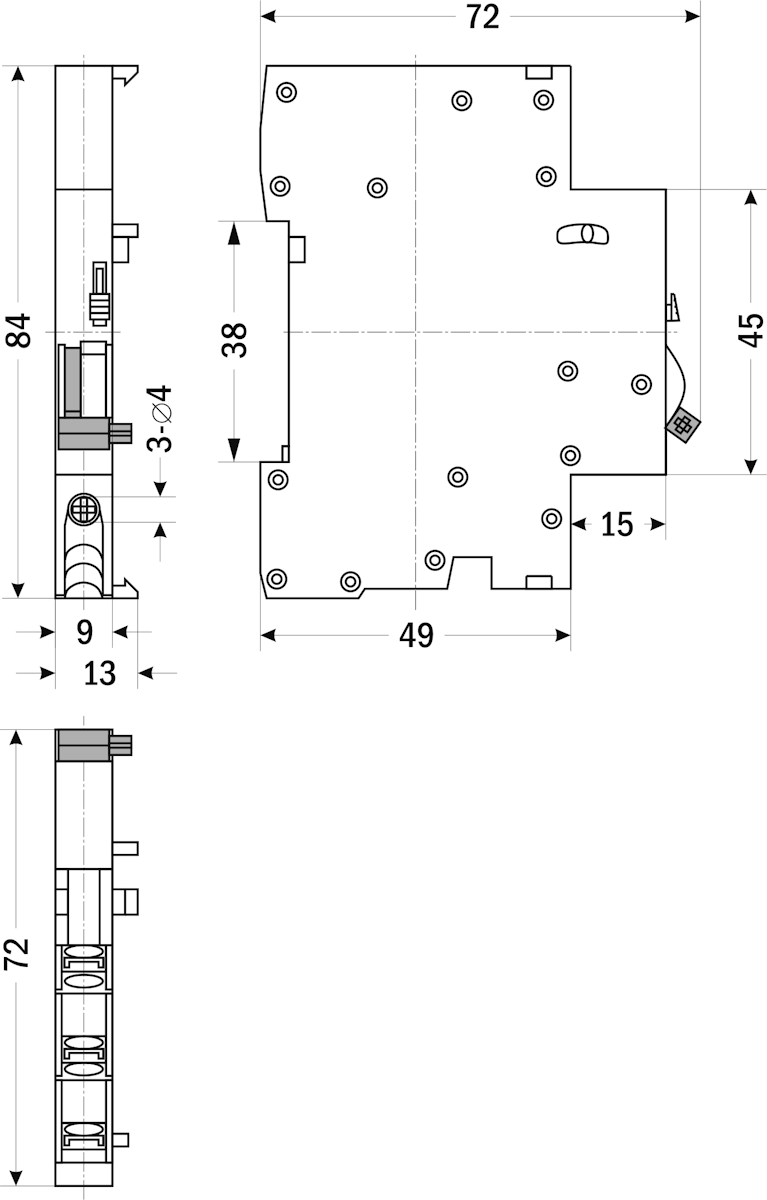

AL9

Аварийный контакт предназначен для отслеживания аварийного срабатывания автоматического выключателя (от перегрузки, короткого замыкания или срабатывании других устройств)

Особенности:

• Указывает на причину расцепления, а не на общее состояние автоматического выключателя
• Переключение происходит только от воздействия на боковой шток (п. 2, см. рисунок) при срабатывании контролируемого автомата. От ручного управления переключение контактной группы не происходит
• Используется для подключения внешних устройств сигнализации: индикаторных ламп, сирен

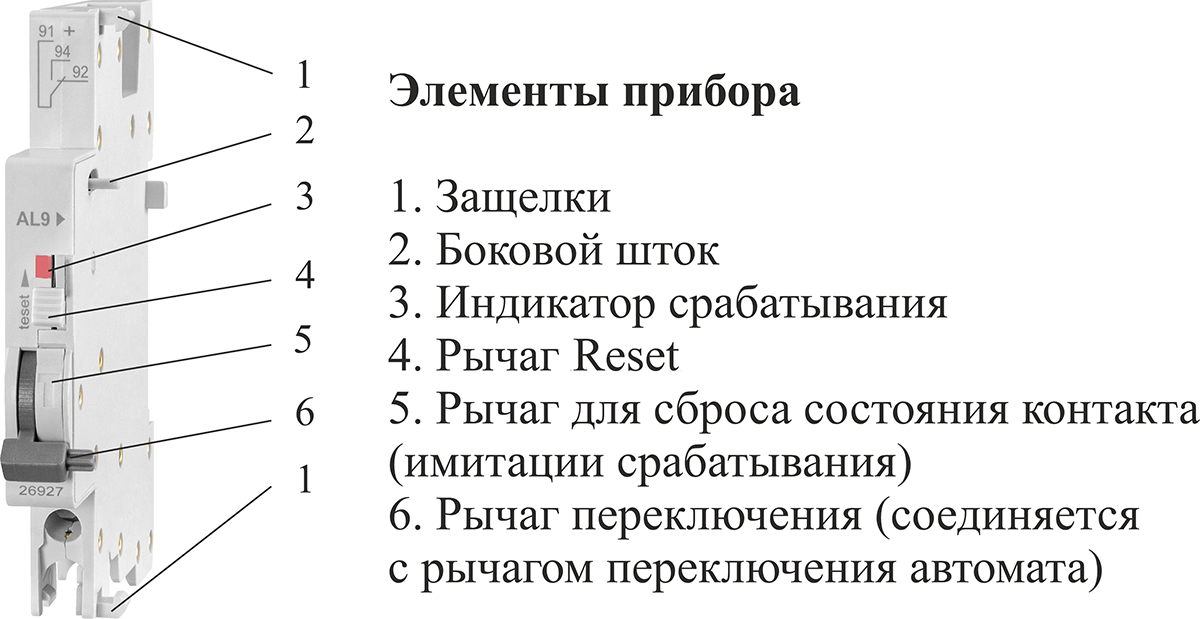

• Индикатор срабатывания с рычагом Reset (п. 3 и 4). При срабатывании автомата рычаг сдвигается вниз, открывая красный индикатор 3. Для переключения контакта в режим отслеживания переместите рычаг Reset вверх до упора
• Возможность проверки изменения положения контактов, не включая сам автомат. Это удобно в случаях, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Сброс режима отслеживания (имитация аварийного срабатывания) осуществляется с помощью рычага 5, расположенного на лицевой стороне корпуса
• Может устанавливаться на автомат вместе с расцепителем SH9 и дополнительным контактом AU9, возможна установка не более трех приборов одновременно, слева от автомата. Если в сборке используется расцепитель, сначала устанавливается он, затем аварийный и вспомогательный контакты в любом порядке
